Extrair Cromatograma para dados de MS registrados em ²D

Preparações

• Para realizar o procedimento conforme descrito, é necessário ter o privilégio Processamento de Dados > Realizar extração de cromatograma manualmente.

• Seus resultados incluem dados de MS na 2ª dimensão (TIC SCAN ou TIC SIM).

1. Selecione o corte ou cortes relevantes para os quais deseja extrair o cromatograma.

   Consulte Selecionar cortes.

2. Na janela Cromatogramas ²D, clique em na barra de ferramentas.

   O ícone está ativo apenas se os dados MS estiverem presentes.

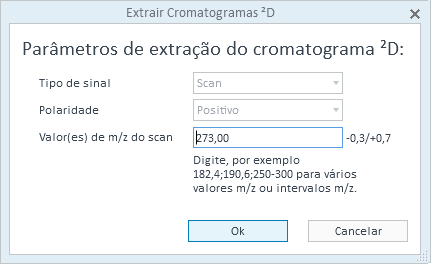

3. Na caixa de diálogo Extrair Cromatogramas ²D, digite os parâmetros para o Tipo de sinal (Scan, SIM) e Polaridade, conforme necessário. Os valores disponíveis dependem dos dados adquiridos. Se ambas as polaridades, positiva e negativa, estiverem disponíveis, selecione Tudo para extrair um cromatograma para cada polaridade.



4. Insira o valor m/z ou íon SIM que pretende extrair. Você também pode inserir faixas de massa.

   Por exemplo: 273,00 ou 273,00, 310,00-311,70.

   Para sinais TIC SIM, você pode selecionar Todos os íons SIM. Um cromatograma para todos os íons SIM é extraído neste caso.

   NOTA

   A expansão m/z padrão é Assimétrica de -0,3 a +0,7. É definido no método de processamento. Para alterá-lo, abra a janela Método de Processamento e edite os parâmetros no nó Extração > Cromatograma.

   Parâmetros de expansão do método se aplicam a extrações na primeira e na segunda dimensões. No entanto, eles afetam apenas valores m/z únicos.

5. Clique em OK.

   Um EIC é adicionado à janela Cromatogramas ²D para cada corte e valor m/z.

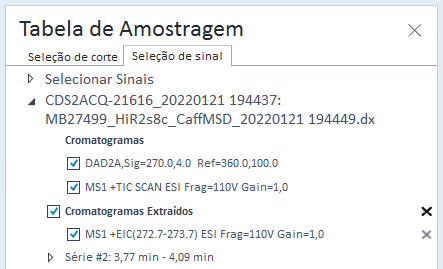

   Os novos sinais são adicionados aos listados na guia Seleção de sinal da janela Tabela de Amostragem.



   Eles podem ser mostrados, ocultos ou excluídos da mesma maneira que os espectros extraídos (consulte Excluir espectros ou cromatogramas extraídos da 2ª dimensão).

Consulte também

Cromatograma de Íons Extraídos (EIC) e Monitoramento de Íon selecionado (SIM)
