Caminho de fluxo 2D-LC

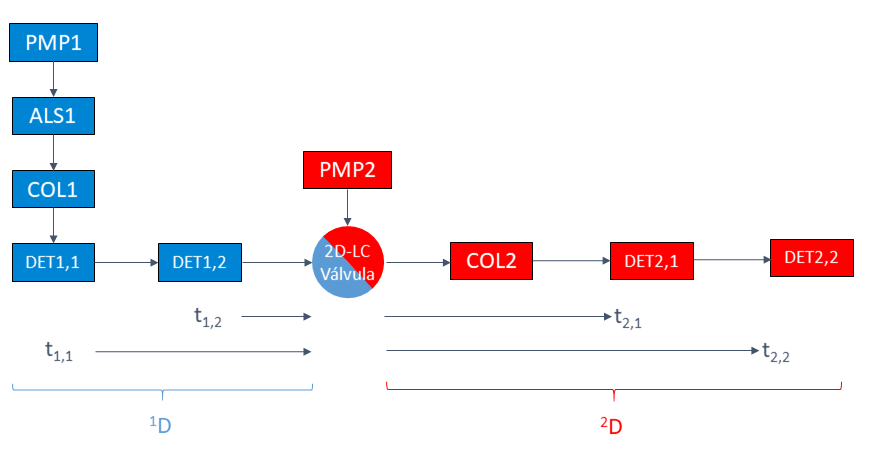

Figura Diagrama de caminho de fluxo 2D-LC com tempos de transferência

Um sistema 2D-LC pode conter múltiplos detectores em cada dimensão. Na primeira dimensão, também é possível não ter nenhum detector.

Como um exemplo, a figura acima mostra um sistema com dois detectores em cada dimensão. O eluente é separado pela coluna de primeira dimensão COL1, chega ao primeiro detector DET1,1 na primeira dimensão e algum tempo depois no segundo detector 1D DET1,2. O eluente é transportado adicionalmente para a válvula 2D-LC, onde os cortes são estacionados. A válvula 2D-LC (e válvulas heart-cutting múltiplo opcionalmente conectadas) operam como um injetor para a segunda dimensão. Ao comutar a válvula 2D-LC, um corte é injetado no caminho do fluxo de segunda dimensão. Isso ocorre quando a corrida ²D é iniciada; ela define o zero para o tempo de retenção da segunda dimensão. O fluxo da bomba de segunda dimensão PMP2 transporta esse corte para a coluna de segunda dimensão COL2, onde pode ser adicionalmente separado. O fluxo continua para os detectores. Ele chega primeiro ao primeiro detector D ² DET2,1 e, um pouco mais tarde, ao segundo detector D ² DET2,2.

A figura acima (Diagrama de caminho de fluxo 2D-LC com tempos de transferência) inclui tempos de transferência t medidos entre cada detector e a válvula 2D-LC:

Tabela: Tempos de transferência

Tempo de transferência	Caminho do fluxo
t_1,1	Entre o primeiro detector ¹D e a válvula 2D-LC
t_1,2	Entre o segundo detector ¹D e a válvula 2D-LC
t_2,1	Entre a válvula 2D-LC e o primeiro detector ²D
t_2,2	Entre a válvula 2D-LC e o segundo detector ²D

Estes tempos t correspondem aos volumes de transferência V, que podem ser convertidos por multiplicação com as taxas de fluxo aplicáveis F:

V = F · t

Você define esses volumes de transferência na configuração 2D-LC. Eles são usados para calcular o tempo de transferência e comutar a válvula após um sinal ter sido visto pelo detector. O volume de transferência para o tempo de transferência t_1,2 na primeira dimensão é, por padrão, calculado como metade do volume da célula de fluxo do detector mais o volume entre a célula de fluxo do detector e a válvula 2D-LC.

Ao verificar os valores de adequação do sistema para uma coluna ²D: Use o tempo de transferência como o tempo vazio (void) que você insere nos parâmetros da coluna (consulte Verificar o desempenho da coluna).
