Offset entre múltiplos detectores

Como em uma medição unidimensional, o offset entre dois detectores cria um offset de sinal. Isso se aplica tanto à primeira quanto à segunda dimensão.

Para atingir o mesmo tempo de retenção para o mesmo composto que aparece em múltiplos detectores, esses sinais devem ser alinhados deslocando os cromatogramas do segundo e de outros detectores para a esquerda. Isso significa que os tempos de retenção são sempre definidos para o primeiro detector no caminho de fluxo em qualquer dimensão. O offset é a diferença entre os tempos de transferência do detector, por exemplo, d₁ = t_1,1 - t _1,2 (consulte Caminho de fluxo 2D-LC).

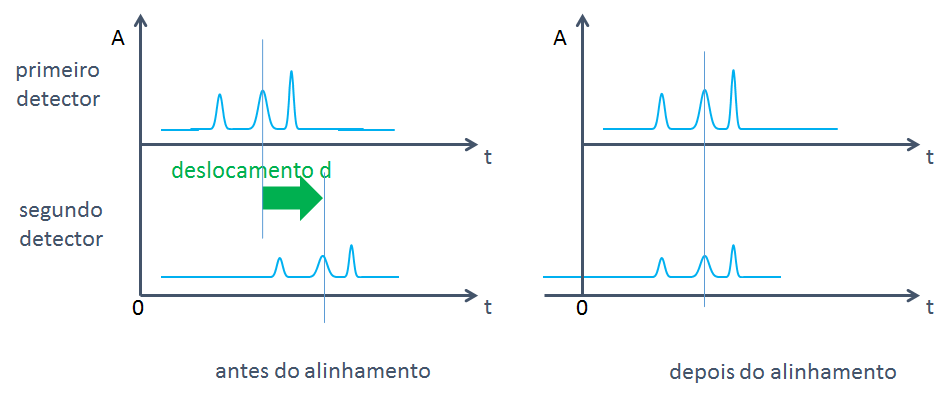

Figura Alinhamento de sinal usando o tempo de transferência entre os detectores

A figura acima se aplica a ambos os sinais ¹D e sinais ²D completos. À medida que o sinal do segundo detector é deslocado para a esquerda, o sinal do segundo detector começa com um tempo negativo correspondente. Em 2D-LC, isso é visível apenas para o ²D completo, que é mostrado na janela Sinais de Diagnóstico. Os cortes individuais sempre começam no primeiro atraso do detector ²D e terminam após o tempo de comprimento do corte.
