Offset entre a válvula 2D-LC e o primeiro detector ²D

Para análise de dados 2D-LC, o tempo de transferência para o primeiro detector ²D é necessário para uma correção adicional: Em 2D-LC, vários cortes armazenados em diferentes loops de amostra podem ser injetados sequencialmente. Portanto, o detector ²D vê uma série de cromatogramas ²D.

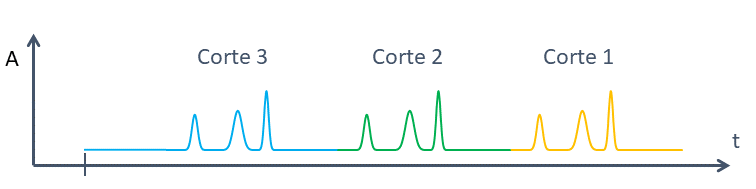

Figura Sinal do detector ²D continuo ("sinal de diagnóstico")

A série de cromatogramas de corte ²D é então dividida em cromatogramas individuais.

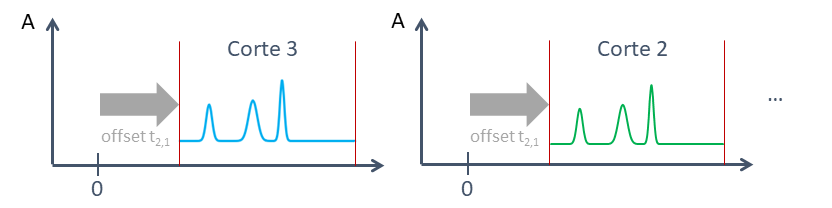

Figura Usando o primeiro tempo de transferência do detector ²D para o corte de cromatogramas ²D

As linhas verticais correspondem a comutações de válvula 2D-LC e marcam o início e o fim de cromatogramas ²D. O tempo de transferência do primeiro detector ²D (consulte Caminho de fluxo 2D-LC) é necessário para compensar esse offset. Observe que o offset é incluído nos tempos de retenção dos cromatogramas ²D. Os tempos de retenção na segunda dimensão são, portanto, definidos como na primeira dimensão como o tempo entre a injeção (pela válvula 2D-LC) e o primeiro detector na trajetória de fluxo (segunda dimensão). No entanto, nenhum dado está disponível entre o tempo de retenção zero e o primeiro tempo de transferência do detector ²D.

O uso do tempo de transferência correto é crucial para o corte correto dos cromatogramas. Com um tempo de transferência errado para o primeiro detector ²D, os cromatogramas são cortados incorretamente e podem conter eluente de diferentes loops de amostra.

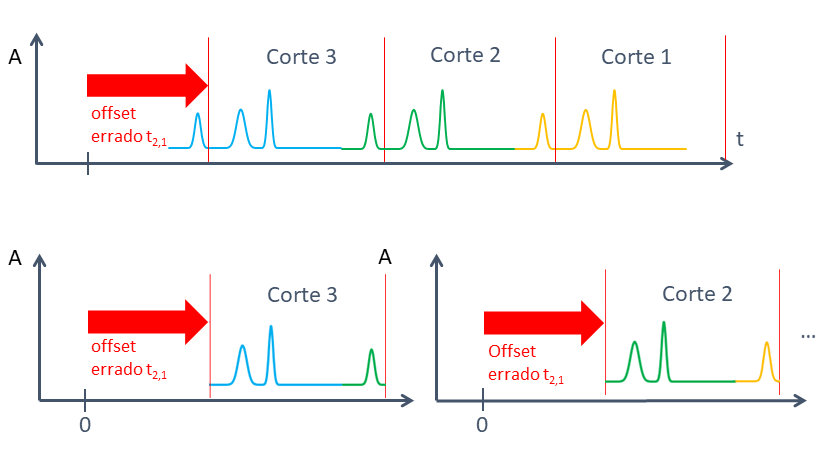

Figura Corte de sinal errado no caso de um tempo de transferência errado

Um tempo de transferência errado para o primeiro detector ²D também afeta o gráfico de contorno:

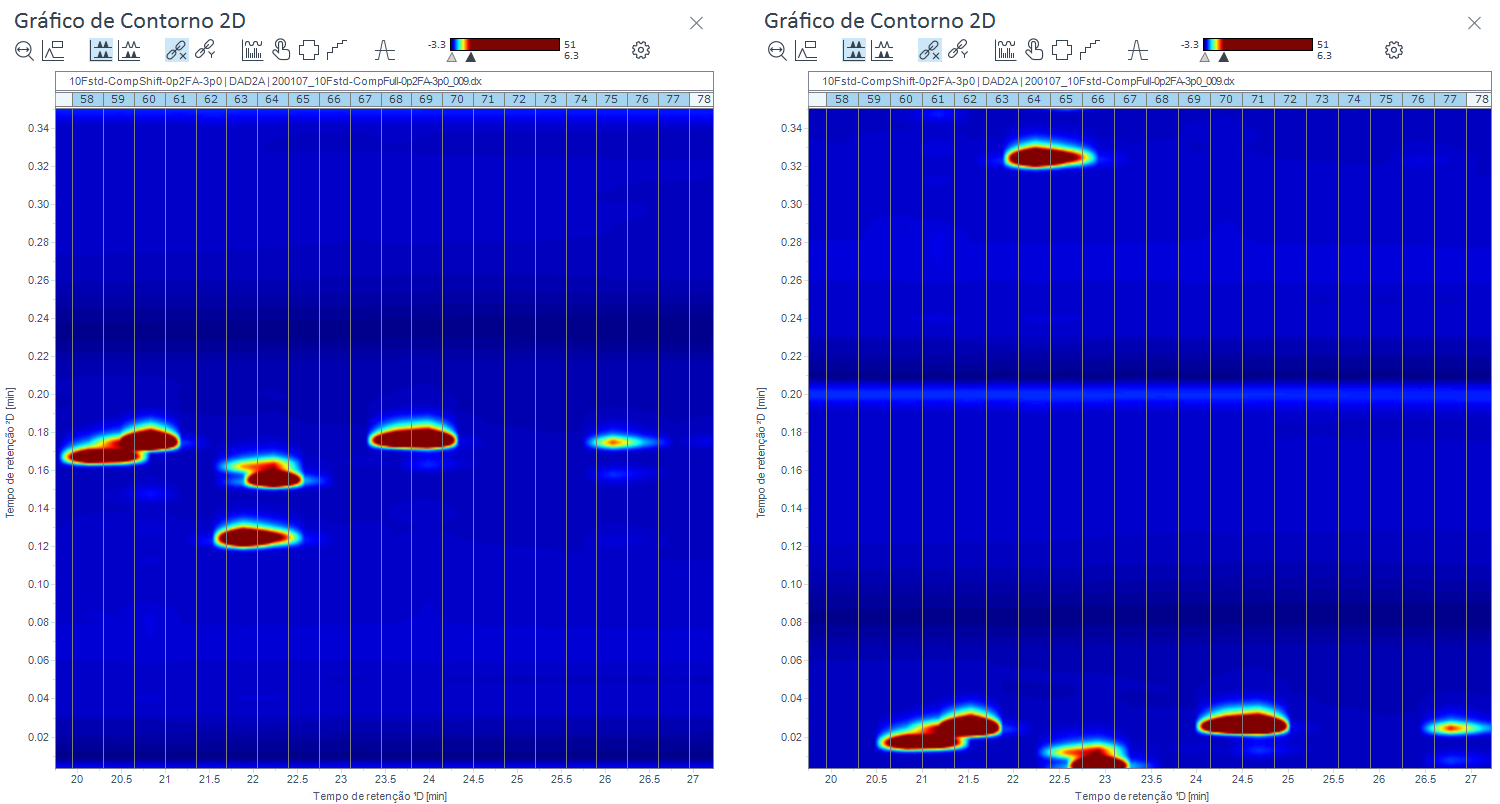

Figura Imagem esquerda: sinal alinhado usando o tempo de transferência correto; imagem direita: não alinhado.
