提取离子色谱图 (EIC) 和选定离子监测 (SIM)

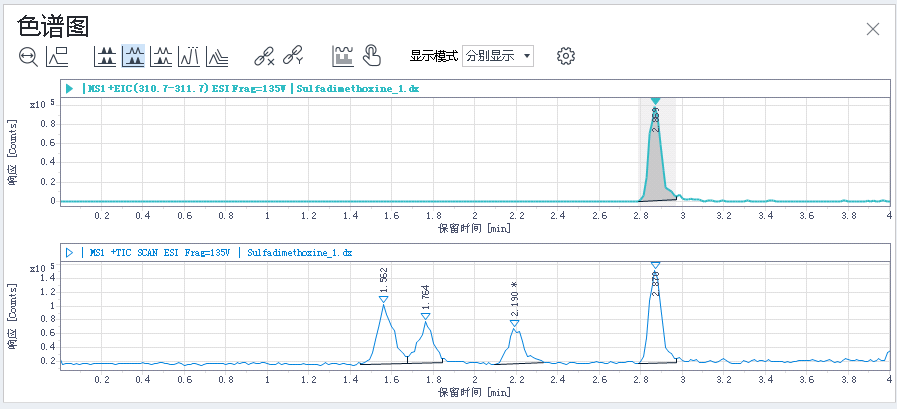

提取离子流色谱 (EIC) 显示的是从 TIC SCAN 信号提取的、在定义时间范围内的一个特定 m/z 值或范围的响应值。例如，下图显示的是 TIC SCAN 图以及为 m/z 311 提取的 EIC。

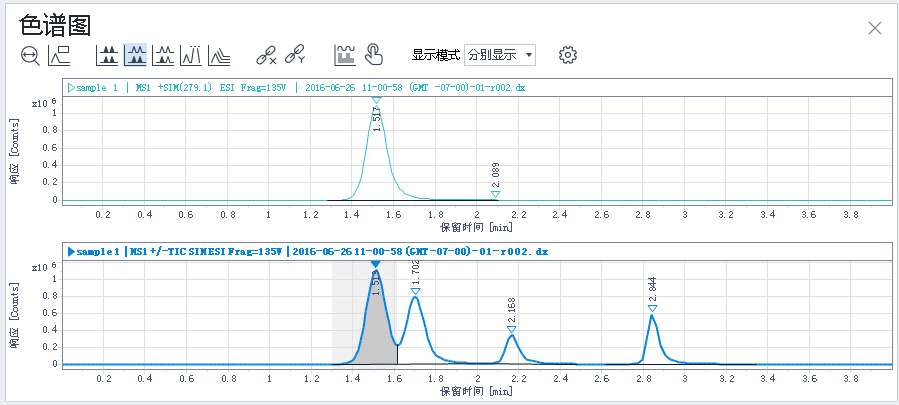

选定离子监测 (SIM) 信号显示的已经在采集方法中配置的特定离子的响应。所有 SIM 信号将汇总为 TIC SIM 信号。对于使用 OpenLab CDS 采集的数据，TIC SIM 信号可在 SIM 结果集中获取。可单独显示构成 TIC SIM 信号的所有单一离子色谱图 (SIM)。下图显示的是 TIC SIM 和特定 SIM 信号。
