多个信号

使用此页中的设置，可以改变包含多个信号的色谱图的外观。

显示格式



选择对不同信号的色谱图进行比较时所用的格式。

  • 在分别显示格式中，将用单独的图形层叠显示多个信号：

  • 在重叠显示格式中，将用一个覆盖图形显示多个信号：

    注意！ 用该格式，即使只有一个信号，系统标注（例如系统适用性信息）也将消失。

  • 在堆叠显示格式中，还可以为时间轴和信号轴设置偏移量。此偏移量将添加为不同图形之间的间距。轴值指的是左下角中的第一个信号。

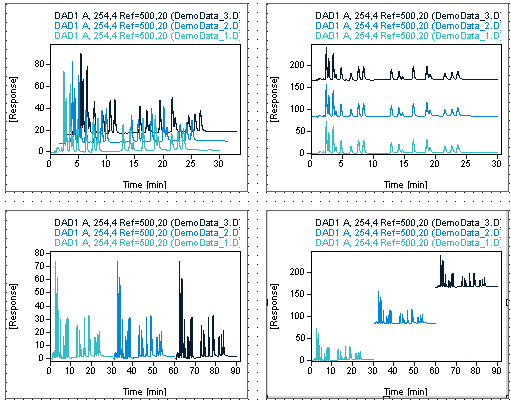

    请参见以下示例：

    注意！ 用该格式，即使只有一个信号，系统标注（例如系统适用性信息）也将消失。

  • 在作为 Iso 图格式中，用信号值的颜色编码显示信号。多个信号将层叠显示。

注意！ 默认情况下会根据信号名称和进样日期对多个信号进行排序。

注意！ 如果您使用的是每个信号迭代的片段，例如 单个信号图 或 系统适用性图，选择例如 重叠 或 堆叠 等显示格式不会影响生成的报告中图形的数量。

注意！ 系统适用性标注和馏分结果注释没有按 重叠 或 堆叠 格式显示。

注意！ 对于 MS 纯度离子峰片段，不支持 堆叠 和 ISO 图 格式。



对多个信号分组



使用这些分组选项，可以按其原点排列不同的色谱图。所生成的图形取决于所选的显示格式：

  • 在分别显示格式中，将分别显示所有进样信号的图形，而属于不同组的图形将按不同的背景色进行区分。这些组的颜色由系统设置；您不能对其进行更改。

  • 在重叠显示格式中，将为每个信号组显示一个图形；每个组的信号都将重叠显示。

  • 在堆叠显示格式中，将为每个信号组显示一个图形；每个组的信号将被堆叠起来。

分组选项具有以下作用：

  • 按信号：将具有相同信号名称的信号分组在一起（例如，DAD1 A 或 DAD1 B）。

    注意！ 如果使用 ChemStation B.04.01 或更低版本生成、重新计算或重新处理数据，则信号名称数据字段包含更详细的信息（例如，DAD2 A, Sig=254,10 Ref=450,100）。如果使用 ChemStation B.04.02 或更高版本，则信号名称数据字段仅包含一个简短标签（例如，DAD2 A）。信号_说明数据字段提供了完整的信息。要检查信号_名称数据字段的内容，仅需将字段字段 > 信号 > 名称从报告项目浏览器拖至编辑窗格。

  • 按检测器：将使用相同检测器采集的信号分组在一起（例如，DAD1、DAD2 或 FLD1）。

  • 按数据文件：将存储在相同数据文件中的信号分组在一起。

注意！ 对于 MS 纯度离子峰片段，不支持对多个信号分组。

注意

在 MS EIC（来自 TIC 峰）片段中，不支持 ISO 图格式和多信号分组。



×
