等高线图 2D

对于 2D-LC > 等高线图 2D 片段，您可以在报告模板中添加等高线图。等高线图始终按信号名称显示。

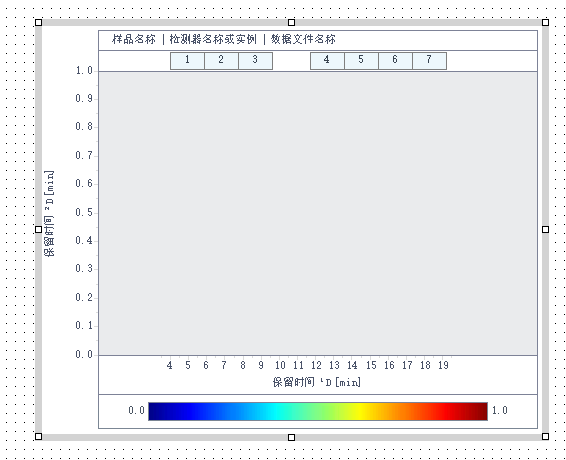

在报告编辑器窗口中，将显示通用图。

等高线图 2D 属性

化合物
显示 2D 峰区域	如果选中，则会在等高线图中显示 2D 峰的轮廓（请参阅将 2D 峰作为 2D 化合物添加至处理方法）。
显示化合物标签	如果选中，则会显示已识别的 2D 峰的标签（请参阅在等高线图中显示化合物标签）。

显示
启用插值	如果选中，则以插值模式显示等高线图（请参阅应用插值模式）。
显示切片注释	如果选中，则在等高线图顶部显示切片编号。 注意！ 使用 ChemStation 采集的全切割数据等高线图中不显示切片注释。
颜色图	根据需要选择颜色图。
颜色图量程	选择是要对所有信号应用相同的颜色梯度（默认），还是要计算每个窗格的颜色梯度。 请参阅调整等高线图 2D 中的颜色

UV 纯度

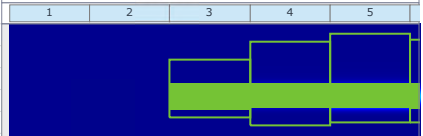

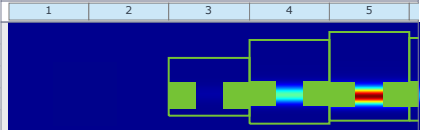

显示 UV 纯度结果	如果选中，则显示 UV 峰纯度或杂质分类。由于在“数据处理”视图中没有透明着色（请参阅在等高线图 2D 中显示 UV 峰纯度），请选择适当的选项： 部分切片覆盖：在每个左右边框上显示 UV 纯度结果，仅覆盖切片的三分之二。 完全切片覆盖：对应于您在“数据处理”视图中看到的内容，而无需将鼠标指针移动到峰上。

缩放比例
使用 ¹D 自定义量程	如果选中，则可以配置特定的 ¹D 保留时间范围。根据需要提供从和到值。 等高线图 2D 报告项目确保始终完整绘制给定 ¹D 保留时间范围内的切片。如果切片的部分超出给定范围，则范围将扩大，以便完全包括所有切片。如果在给定的 ¹D 保留时间范围内根本没有切片，则绘图区域将为空。
使用 ²D 自定义量程	如果选中，则可以配置特定的 ²D 保留时间范围。根据需要提供从和到值。
