提取记录在 ²D 中的 MS 数据的色谱图

准备

• 要执行所述过程，您需要具备数据处理 > 进行手动色谱图提取的权限。

• 结果包括第二维中的 MS 数据（TIC SCAN 或 TIC SIM）。

1. 选择要提取其色谱图的一个或多个相关切片。

   请参阅选择切片。

2. 在色谱图 ²D 窗口中，单击工具栏中的 。

   仅当存在 MS 数据时，该图标才处于活动状态。

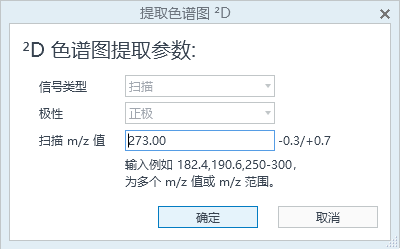

3. 在提取色谱图 ²D 对话框中，根据需要输入信号类型（扫描、SIM）和极性的参数。可用值取决于采集的数据。如果正极性和负极性都可用，请选择全部以提取每种极性的色谱图。



4. 输入希望提取的 m/z 值或 SIM 离子。也可以输入质量范围。

   例如：273.00 或 273.00、310.00-311.70。

   对于 TIC SIM 信号，可选择全部 SIM 离子。在这种情况下，系统将提取所有 SIM 离子的色谱图。

   注意

   默认的 m/z 扩展是不对称，从 -0.3 到 +0.7。它在处理方法中设置。如要更改，请打开处理方法窗口，然后编辑提取 > 色谱图节点中的参数。

   该方法的扩展参数适用于第一维和第二维中的提取。但是，它们只影响单个 m/z 值。

5. 单击确定。

   对于每个切片和 m/z 值，将在色谱图 ²D 窗口中添加一个 EIC。

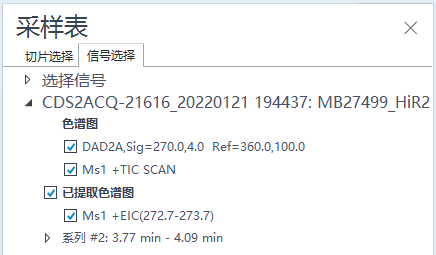

   新信号将添加到在采样表窗口的信号选择选项卡中列出的信号。



   它们的显示、隐藏或删除方式与提取的质谱/光谱相同（请参阅删除从第二维提取的质谱/光谱或色谱图）。

另请参阅

提取离子色谱图 (EIC) 和选定离子监测 (SIM)
