2D-LC 阀和第一个 ²D 检测器之间的偏移

对于 2D-LC 数据分析，需要至第一个 ²D 检测器的传输时间，从而进行额外校正：在 2D-LC 中，可按顺序进样存储在不同样品定量环中的多个切片。因此，²D 检测器可以看到一系列 ²D 色谱图。

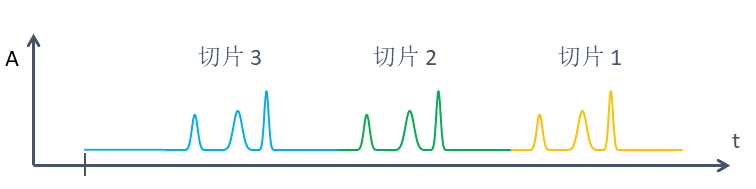

图 连续 ²D 检测器信号（“诊断信号”）

然后，将一系列 ²D 切片色谱图拆分为单独的色谱图。

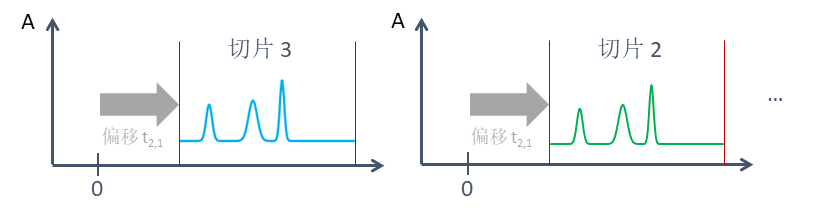

图 使用第一个 ²D 检测器传输时间切割 ²D 色谱图

垂直线对应 2D-LC 阀切换，并标记 ²D 色谱图的开始和结束。需要第一个 ²D 检测器的传输时间（请参阅 2D-LC 流路）来补偿此偏移。请注意，偏移包含在 ²D 色谱图的保留时间内。因此，第二维保留时间的定义与第一维的相同，即进样（通过 2D-LC 阀）和（第二维）流路中的第一个检测器之间的时间。但是，保留时间零和第一个 ²D 检测器传输时间之间没有数据可用。

使用正确的传输时间对于正确切割色谱图至关重要。由于至第一个 ²D 检测器的传输时间错误，色谱图切割错误，同时可能包含来自不同样品定量环的洗脱液。

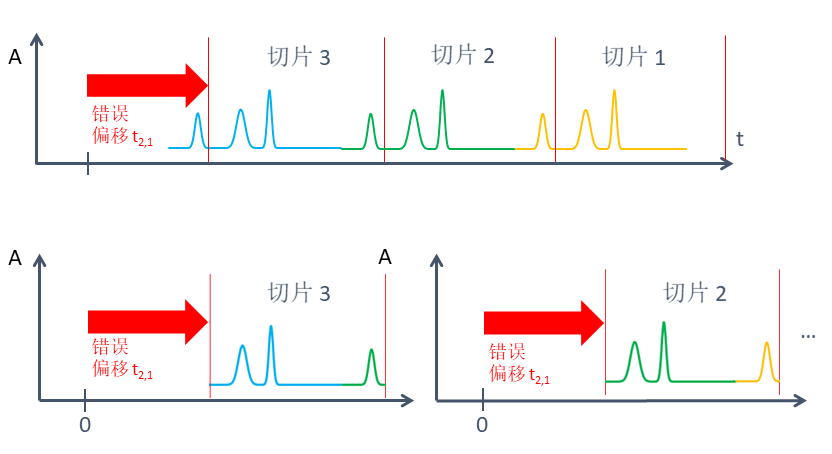

图 传输时间错误的情况下错误的信号切割

至第一个 ²D 检测器的错误传输时间也会影响等高线图：

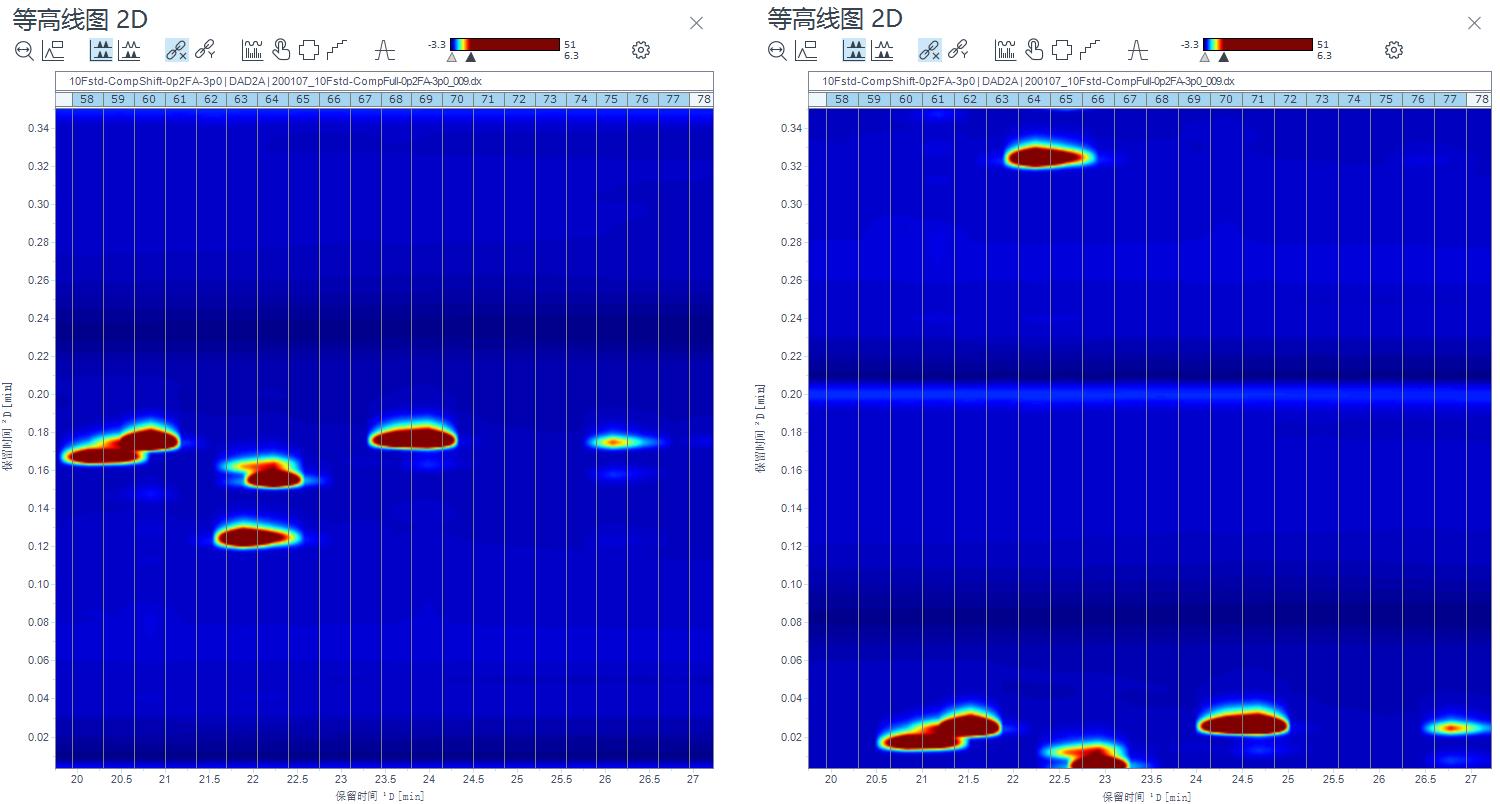

图 左图：使用正确的传输时间对齐的信号；右图：未对齐。
