純度チェックの注釈を表示

データにピーク純度に関する情報が含まれる場合、以下のいずれかのスニペットを使用して、クロマトグラムに結果をグラフィック表示します。

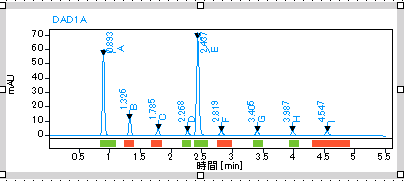

• クロマトグラム > ピーク純度 - シンプル

  このスニペットでは、プロパティピークラベル > ピーク純度の注釈 > 純度チェックの注釈を表示 > 純度ステータスのフラグ が選択されています。



  ピーク純度の注釈を表示するには、適切なシグナルがクロマトグラムに表示されていることを確認します。

  • MS データの場合、シグナル名 シグナル_名 like "*TIC SCAN*" でデータをフィルターし、値を true に設定します。

  • UV データの場合、シグナル名 シグナル_名 like "*DAD*" でデータをフィルターし、値を true に設定します。

• クロマトグラム > ピーク純度 - カーブ（UV データの場合のみ）

  このスニペットでは、プロパティピークラベル > ピーク純度の注釈 > 純度チェックの注釈を表示 > 純度チェックカーブの表示が選択されています。



注記

いずれかのピークに対してピーク純度結果があれば、すべてのピークに対してフラグまたはカーブが表示されます。
