チャート

チャートは、データのグラフィック表示に最適です。テーブルやマトリックスと同様に、データを整理して表現する手法の 1 つです。

RTE では、以下のチャートタイプが利用できます。

• 折れ線チャート

  折れ線チャートでは、カテゴリ分けしたデータを、個々の値を直接つなぐライン（線）として視覚化します。カテゴリ値は、X 軸のラベルに使用されます。たとえばデータは、サンプル名、キャリブレーションレベル、あるいは化合物名でカテゴリ分けすることができます。異なるデータ系列は、異なる色の線で表示されます。

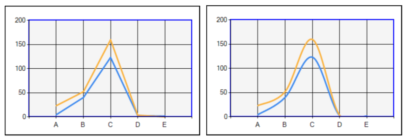

  折れ線 - シンプルと折れ線 - 平滑線：



• 縦棒チャート

  縦棒チャートは、折れ線チャートとよく似ています。データは、値をつなぐ線ではなく縦棒として視覚化されます。カテゴリ値は、X 軸のラベルに使用されます。たとえばデータは、サンプル名、キャリブレーションレベル、あるいは化合物名でカテゴリ分けすることができます。異なるデータ系列は、異なる色の縦棒で表示されます。

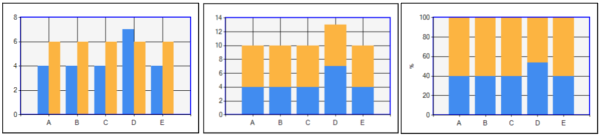

  縦棒 - シンプル、縦棒 - 積み上げ、および縦棒 - 100% 積み上げ：



• 散布図

  散布図では、各データポイントの位置が X 値と Y 値で定義されます。通常、X 軸の値には数値または日付/時刻の値を使用します。たとえば精度のプロットとして、化合物アマウントとピーク面積の比率を表示することができます。

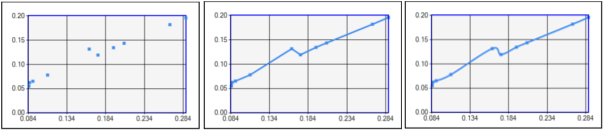

  散布図 - シンプル、散布図 - 直線、および散布図 - 平滑線：



• バブルチャート

  散布図と同様に、各データポイントの位置が X 値と Y 値で定義されます。さらに、バブルのサイズは指定したデータフィールドの値の変数で決定されます。したがって、バブルのサイズによってグラフに第三の次元が追加されます。

  バブルのサイズを決定するには、たとえば ピーク_面積 のような値を選択します。この場合、バブルのサイズは各ピーク（すなわち各バブル）により変わります。最高値（この例では最大のピーク面積）は最大のバブルとして表されます。最小値（この例では最小のピーク面積）は最小のバブルとして表されます。

  注記： 定数を使用した場合や値が変化しないデータフィールドを選択した場合は、すべてのバブルが同じサイズになります。

  バブル：
