다중 커브
이 페이지의 전체 내용을 보려면 여기를 클릭

다중 커브

이 페이지의 설정을 통해 시퀀스의 결합된 검량 곡선 모양에 영향을 줄 수 있습니다.

표시 서식



서로 다른 컴파운드의 커브를 비교할 서식을 선택합니다.

  • 별도 서식에서는 여러 커브가 서로 아래 또는 옆에 별도의 그래프로 표시됩니다(레이아웃 페이지의 그래픽 수 설정에 따라 다름).

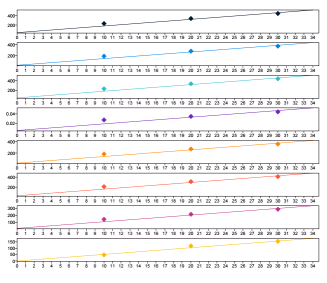

    # 그래픽 수를 1로 설정합니다:

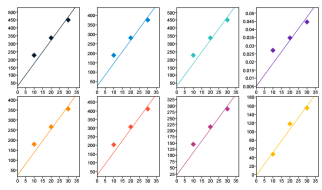

    # 그래픽 수를 4로 설정합니다:

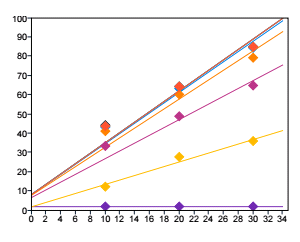

  • 오버레이드 서식에서는 여러 커브가 오버레이된 그래프로 표시됩니다:

  • 스택 서식에서는 감응축과 수량축에 대한 오프셋을 추가로 설정할 수 있습니다. 축 값은 왼쪽 아래 모서리에 있는 첫 번째 그래프를 참조합니다. 이 오프셋은 다른 그래프 사이에 공백으로 추가됩니다.



여러 결합된 검량 곡선 그룹화



이러한 그룹화 옵션을 사용하면 원점에 따라 여러 결합된 검량 곡선를 정렬할 수 있습니다. 결과 그래프는 선택한 표시 서식에 따라 달라집니다:

  • 별도 서식에서는 모든 결합된 검량 곡선에 대한 그래프가 개별적으로 표시되지만 다른 그룹에 속하는 그래프는 다른 배경색으로 구분됩니다. 이러한 그룹 색상은 시스템에서 설정하므로 사용자가 변경할 수 없습니다.

  • 오버레이드 서식에서는 각 커브 그룹에 대해 하나의 그래프가 표시되며 각 그래프의 커브가 오버레이됩니다.

  • 스택 서식에서는 각 커브 그룹에 대해 하나의 그래프가 표시되며 각 그래프의 커브가 중첩됩니다.

그룹화 옵션에는 다음과 같은 효과가 있습니다(그룹 내에서 커브는 항상 커브 범례에 따라 정렬됩니다):

  • Compound별: Compound 이름이 같은 화합물에 대한 결합된 검량 곡선이 함께 그룹화됩니다.

  • Sample별: Sample 이름이 동일한 시료에 기반한 결합된 검량 곡선이 함께 그룹화됩니다.

  • Injection별: 동일한 Injection에 기반한 결합된 검량 곡선이 함께 그룹화됩니다.

×
