Impurity check 주석 표시

데이터에 피크 순도에 대한 정보가 포함된 경우 다음 조각 중 하나를 사용하여 크로마토그램에 결과를 그래픽으로 표시합니다:

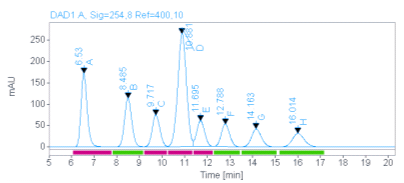

• 크로마토그램 > 피크 순도 - 단순

  이 조각에서는 피크 라벨 > 피크 순도 주석 > 불순물 확인 주석 표시 > 플래그 불순물 상태 특성이 선택되어 있습니다.



  피크 순도 주석을 표시하려면 크로마토그램에 올바른 신호가 표시되는지 확인합니다:

  • MS 데이터의 경우 신호 이름 "*TIC SCAN*"와 같은 Signal_Name으로 데이터를 필터링하고 값을 참으로 설정합니다.

  • UV 데이터의 경우 신호 이름 "*DAD*"와 같은 Signal_Name으로 데이터를 필터링하고 값을 참으로 설정합니다.

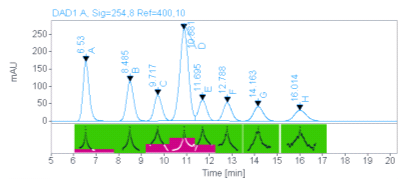

• 크로마토그램 > 피크 순도 - 곡선(UV 데이터에만 해당)

  이 조각에서는 피크 라벨 > 피크 순도 주석 > 불순물 확인 주석 표시 > 불순물 확인 곡선 그리기 특성이 선택되어 있습니다.



참고

하나 이상의 피크에 대해 피크 순도 결과를 사용할 수 있는 경우 모든 피크에 대해 플래그 또는 곡선이 표시됩니다.
