UV/Vis 스펙트럼

사용 가능한 스펙트럼 조각을 사용하여 다양한 시나리오에 대한 그래프를 만들 수 있습니다.

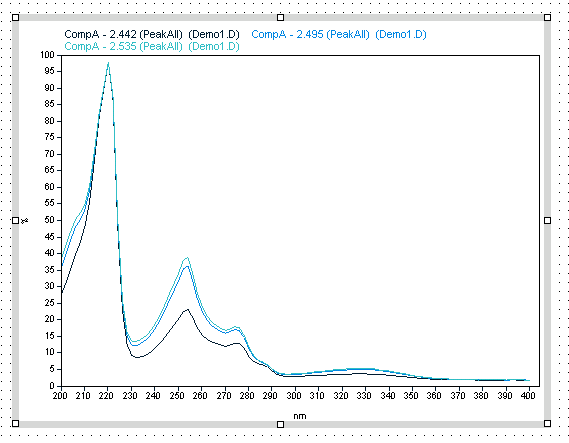

• 스펙트럼 플롯 조각에는 사용 가능한 모든 스펙트럼이 오버레이드 서식으로 표시되는 플롯이 포함되어 있습니다. 기본적으로 스펙트럼은 피크별로 그룹화되며 동일한 피크에서 선택된 여러 스펙트럼이 오버레이드 그래프에 표시됩니다.



  이 조각은 일반적으로 요구 사항에 따라 특정 정보에서 반복되는 복합 그룹과 함께 사용됩니다. 예를 들어, 샘플 이름별로 반복되는 복합 그룹을 생성할 수 있습니다. 이 복합 그룹 내에서 스펙트럼 플롯 조각은 현재 샘플의 모든 주입에 대해 오버레이드 스펙트럼과 함께 각 피크에 대한 하나의 그래프를 표시합니다.

• 스펙트럼 플롯 모든 피크 조각에는 두 개의 복합 그룹에 포함된 플롯이 포함되어 있습니다. 첫 번째 복합 그룹은 신호 이름에서 반복되고, 두 번째 복합 그룹은 피크 ID에서 반복됩니다. 따라서 각 피크와 신호에 대한 단일 스펙트럼을 얻게 됩니다.

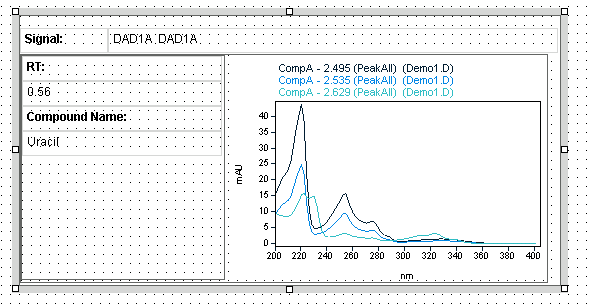

• 스펙트럼 플롯 화합물 조각에는 단일 복합 그룹에 포함된 플롯이 포함되어 있습니다. 복합 그룹은 피크 ID에서 반복되며 각 피크에 대한 머무름 시간과 화합물 이름도 포함됩니다. 신호가 여러 개인 경우 이 조각은 메인 신호의 피크만 사용합니다.

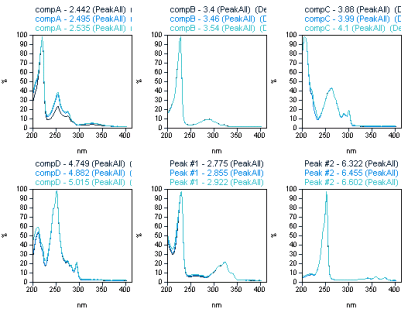

• 피크별 스펙트럼 플롯 조각은 피크별로 반복됩니다. 즉, 생성된 보고서의 각 피크에 대해 전체 보고서 항목이 한 번씩 표시됩니다. 보고서 항목 특성에서는 피크별 반복을 제거할 수 없습니다. 동일한 피크에서 선택된 여러 스펙트럼이 오버레이드 그래프에 표시됩니다.
