이 페이지의 설정을 통해 스펙트럼의 모양에 영향을 줄 수 있습니다.
|
표시 서식
|
|
|
여러 스펙트럼을 비교할 서식을 선택합니다.
별도 서식에서는 여러 스펙트럼이 서로 아래 또는 옆에 별도의 그래프로 표시됩니다(레이아웃 페이지의 그래픽 수 설정에 따라 다름). # 그래픽 수를 1로 설정합니다:
# 그래픽 수를 4로 설정합니다:
오버레이드 서식에서는 여러 스펙트럼이 오버레이된 그래프에 표시됩니다.

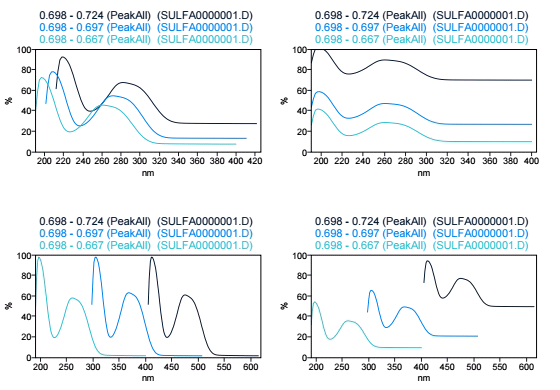

스택드 서식에서는 파장 축과 감응축에 대한 오프셋을 추가로 설정할 수 있습니다. 이 오프셋은 다른 그래프 사이에 공백으로 추가됩니다. 축 값은 왼쪽 아래 모서리에 있는 첫 번째 스펙트럼을 참조합니다. 다음 예시를 참조하십시오:
Iso 플롯으로 서식에서 스펙트럼은 흡광도 값에 대한 색상 코딩과 함께 표시됩니다. 여러 스펙트럼이 서로 아래에 표시됩니다.
|
|
여러 스펙트럼 그룹화
|
|
|
그룹화 옵션 화합물 또는 피크별 그룹을 사용하면 원점에 해당하는 여러 스펙트럼을 정렬할 수 있습니다. 결과 그래프는 선택한 표시 서식에 따라 달라집니다:
별도 서식에서는 모든 스펙트럼에 대한 그래프가 개별적으로 표시되지만 다른 화합물에 속하는 그래프는 다른 배경색으로 구분됩니다. 이러한 그룹 색상은 시스템에서 설정하므로 사용자가 변경할 수 없습니다. 오버레이드 서식에서는 각 화합물에 대해 하나의 그래프가 표시되며 각 그래프의 스펙트럼이 오버레이됩니다. 스택드 서식에서는 각 화합물에 대해 하나의 그래프가 표시되며 각 그래프의 스펙트럼이 중첩됩니다.
|
