| 서로 다른 Signal의 크로마토그램을 비교할 서식을 선택합니다.
별도 서식에서는 여러 신호가 서로 아래에 별도의 그래프로 표시됩니다:
오버레이드 서식에서는 여러 Signal이 겹쳐진 그래프에 표시됩니다:

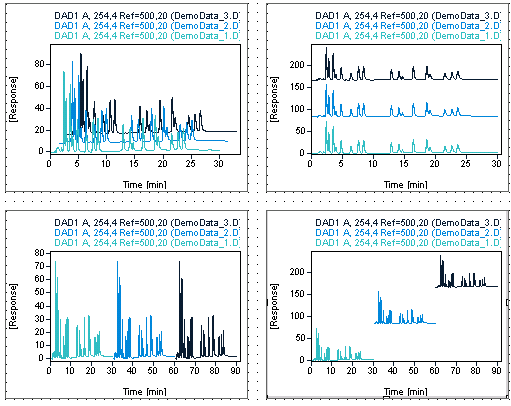

참고: 이 서식을 사용하면 Signal이 하나만 있어도 시스템 적합성 정보와 같은 시스템 주석이 사라집니다. 스택드 서식에서는 시간축과 시그널축에 대한 오프셋을 추가로 설정할 수 있습니다. 이 오프셋은 다른 그래프 사이에 공백으로 추가됩니다. 축 값은 왼쪽 아래 모서리에 있는 첫 번째 Signal 참조합니다. 다음 예시를 참조하십시오:
참고: 이 서식을 사용하면 Signal이 하나만 있어도 시스템 적합성 정보와 같은 시스템 주석이 사라집니다. Iso 플롯으로 서식에서는 Signal이 Signal 값에 대한 색상 코딩과 함께 표시됩니다. 여러 Signal이 서로 아래에 표시됩니다.
참고: 기본적으로 여러 Signal은 Signal 이름과 Injection 날짜별로 정렬됩니다.
참고: Signal별로 반복되는 조각을 사용하는 경우(예: 단일 신호 플롯 또는 시스템 적합성 플롯 오버레이드 또는스택드)와 같은 표시 서식을 선택해도 생성된 보고서의 그래프 수에는 영향을 미치지 않습니다.
참고: 시스템 적합성 주석 및 분수 결과 주석은 오버레이드 또는 스택드 서식에서는 표시되지 않습니다.
참고: MS 순도 이온 피크 조각의 경우, 스택드및 ISO 플롯 서식은 지원되지 않습니다. |
| 이러한 그룹화 옵션을 사용하면 여러 크로마토그램을 원점에 따라 정렬할 수 있습니다. 결과 그래프는 선택한 표시 서식에 따라 달라집니다:
별도 서식에서는 모든 주입 Signal에 대한 그래프가 개별적으로 표시되지만 다른 그룹에 속하는 그래프는 다른 배경색으로 구분됩니다. 이러한 그룹 색상은 시스템에서 설정하므로 사용자가 변경할 수 없습니다. 오버레이드서식에서는 각 신호 그룹에 대해 하나의 그래프가 표시되며 각 그룹의 Signal이 오버레이됩니다. 스택 서식에서는 각 Signal 그룹에 대해 하나의 그래프가 표시되며, 각 그룹의 Signal이 중첩됩니다.
그룹화 옵션에는 다음과 같은 효과가 있습니다:
Signal별: Signal 이름이 같은 Signal이 함께 그룹화됩니다(예: DAD1 A 또는 DAD1 B). 참고: ChemStation B.04.01 이하를 사용하여 데이터를 생성, 재계산 또는 재처리한 경우, Signal_Name 데이터 필드에 더 자세한 정보가 포함됩니다(예: DAD2 A, Sig=254,10 Ref=450,100). ChemStation B.04.02 이상을 사용하는 경우 Signal_Name 데이터 필드에는 짧은 라벨만 포함됩니다(예: DAD2 A). Signal_Description 데이터 필드에서 전체 정보를 사용할 수 있습니다. Signal_Name 데이터 필드의 내용을 확인하려면 간단히 보고서 항목 브라우저에서 필드 > 신호 > 이름 필드를 편집 창으로 드래그합니다. Detector별: 동일한 Detector로 기록된 Signal은 함께 그룹화됩니다(예: DAD1, DAD2, 또는 FLD1). 데이터 파일별: 동일한 데이터 파일에 저장된 신호는 함께 그룹화됩니다.
참고: MS 순도 이온 피크 조각의 경우, 그룹 다중 신호는 지원되지 않습니다. |
