Extrair manualmente um EIC do sinal TIC em SCAN

Preparações

• Para que seja possível realizar o procedimento conforme descrito, você precisa dos privilégios Processamento de Dados > Realizar extração de cromatogramas manualmente e Método de Processamento > Editar parâmetros de extração de cromatograma. Os privilégios são configurados no Control Panel.

• Se o projeto aplicar a aprovação do método, o status do método deverá ser Genérico. Para obter detalhes, consulte Aprovação do método.

1. O intervalo de extração m/z é definido no método de processamento. Para alterá-lo, abra a janela Método de processamento e edite os parâmetros no nó Extração > Cromatograma.

   A expansão m/z padrão é Assimétrica de -0,3 a +0,7.

2. Na Árvore de Injeção, clique com o botão direito na injeção relevante e depois selecione Extrair Cromatogramas... no menu de contexto.

   Alternativamente, clique com o botão direito no pico relevante no sinal de TIC em SCAN e depois selecione Extrair Cromatogramas... no menu de contexto.

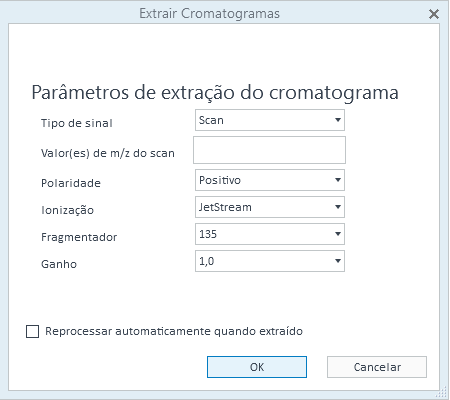

3. Informe o valor ou valores m/z que você deseja extrair. Você também pode inserir faixas de massa.

   Por exemplo: 273,311 ou 273,310.00-311.7.

   NOTA

   Parâmetros de expansão do método afetam somente valores m/z únicos.

4. Introduza os parâmetros para Polaridade, Ionização, Fragmentador e Ganho conforme necessário. Os valores disponíveis dependem dos dados adquiridos. Além disto, os valores são filtrados com base na sua seleção; por exemplo, se uma polaridade positiva for selecionada, somente os valores de ionização e do fragmentador para a polarização positiva serão listados.

5. Para reprocessar automaticamente a injeção após extrair os cromatogramas, marque a caixa de seleção correspondente.

   Picos nos cromatogramas de íons extraídos serão integrados durante o reprocessamento.

6. Clique em OK.

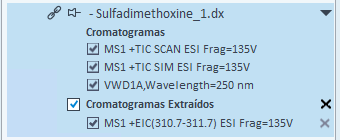

   O EIC é extraído para a injeção selecionada. Ele será adicionado à lista de sinais para cada injeção e pode ser mostrado ou ocultado da mesma forma que os outros sinais.



7. Salve os dados.

   Cromatogramas extraídos são salvos junto com os dados.
