Gráfico de Contorno 2D

Com o snippet 2D-LC > Gráfico de Contorno 2D, você adiciona um gráfico de contorno ao seu modelo relatório. O gráfico de contorno é sempre mostrado pelo nome do sinal.

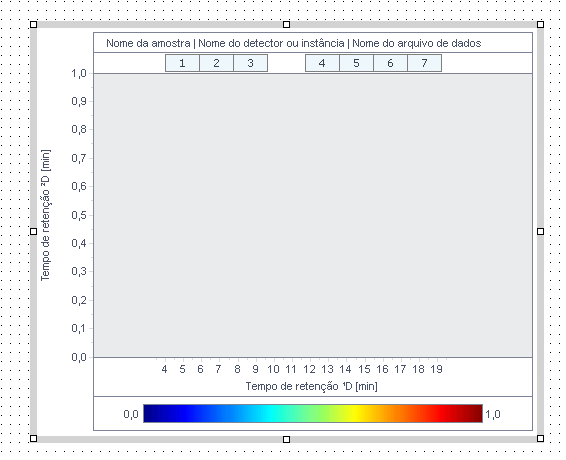

Na janela Editor de Relatórios, é mostrado um gráfico genérico.

Propriedades do Gráfico de Contorno 2D

Compostos
Exibir regiões de pico 2D	Se selecionado, os picos 2D são mostrados delineados no gráfico de contorno (consulte Adicionar um pico 2D como um composto 2D ao método de processamento).
Exibir legenda de composto	Se selecionado, as legendas são mostradas para picos 2D identificados (consulte Exibir legendas de compostos no gráfico de contorno).

Exibição
Habilitar interpolação	Se selecionado, o gráfico de contorno é mostrado no modo de interpolação (consulte Aplicar modo de interpolação).
Exibir anotações de corte	Se selecionado, os números de corte são mostrados na parte superior do gráfico de contorno. NOTA! Anotações de corte não são mostradas no gráfico de contorno para dados abrangentes completos adquiridos com o ChemStation.
Mapa de cores	Escolha o mapa de cores necessário.
Escala de mapa de cores	Escolha se deseja aplicar o mesmo gradiente de cor a todos os sinais (padrão) ou se deseja calcular o gradiente de cor por painel. Consulte Ajustar cores no Gráfico de Contorno 2D

Pureza UV

Exibir resultados de pureza UV

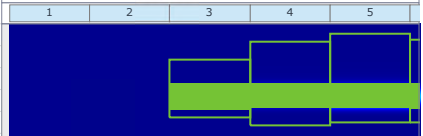

Se selecionado, as classificações de pureza ou impureza de pico UV são exibidas. Como não há coloração transparente na exibição de Processamento de Dados (consulte Exibir pureza do pico UV no Gráfico de Contorno 2D), escolha a opção apropriada: Cobertura de corte parcial: mostra o resultado da pureza UV em cada borda esquerda e direita, cobrindo apenas dois terços do corte. Cobertura de corte total: corresponde ao que você vê na exibição de Processamento de dados sem mover o ponteiro do mouse sobre os picos.

Escala
Usar escala personalizada ¹D	Se selecionado, você pode configurar um intervalo de tempo de retenção ¹D específico. Forneça os valores De e Para conforme necessário. O item de relatório Gráfico de Contorno 2D garante que os cortes em um determinado intervalo de tempo de retenção ¹D sejam sempre totalmente plotados. Se as partes de um corte estiverem fora do intervalo determinado, o intervalo será expandido para que todos os cortes sejam incluídos completamente. Se não houver cortes em um determinado intervalo de tempo de retenção ¹D, a área do gráfico ficará vazia.
Usar escala personalizada ²D	Se selecionado, você pode configurar um intervalo de tempo de retenção ²D específico. Forneça os valores De e Para conforme necessário.
