色谱图 ²D

您要做什么？

• 选择切片

• 从第二维选择信号

• 提取记录在 ²D 中的 MS 数据的色谱图

• 从 ²D 信号提取 UV 谱图

• 从 ²D 信号提取 MS 谱图

• 等高线图 2D

• 调整图形（显示模式、缩放选项、放大和缩小）

• 导出包含第二维数据的图形

• 在 2D-LC 中进行手动积分

• 显示第二维的仪器监控图

色谱图 ²D 窗口显示已使用第二维检测器分析的切片信号。

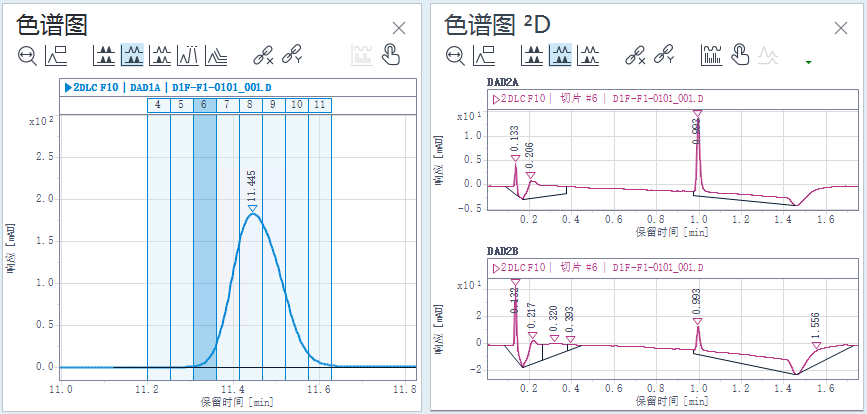

图 示例：色谱图 (¹D) 和色谱图 ²D 之间的关联

¹D 色谱图中可以使用的所有显示模式在 ²D 色谱图中也可用（请参阅显示模式）。此外，²D 色谱图使您能够按切片编号显示单独的窗格

信号颜色

如果按信号名称在单独的面板中查看 ²D 信号，则每个切片均以其自己的颜色显示。特定切片在所有信号中颜色相同。

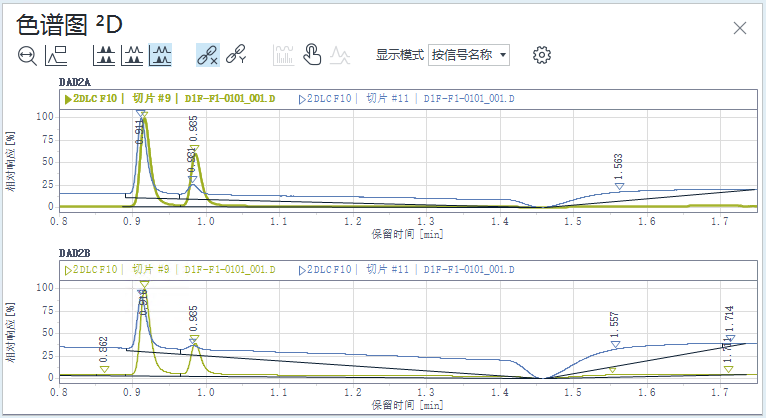

图 按信号名称显示模式下的色谱图 ²D

如果按切片编号查看 ²D 信号，则不同的信号将以相同（特定于切片）颜色的不同阴影显示。

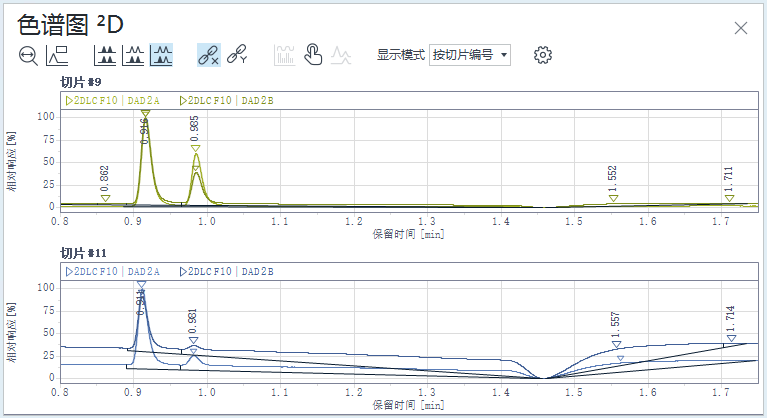

图 按切片编号显示模式下的色谱图 ²D
