诊断信号

您要做什么？

• 从第二维选择信号

• 显示第一维的仪器监控图

• 打开采样表窗口的信号选择选项卡。

• 调整图形

• 显示切片注释

• 查看有关切片的详细信息

• 选择切片

• 导出包含第二维数据的图形

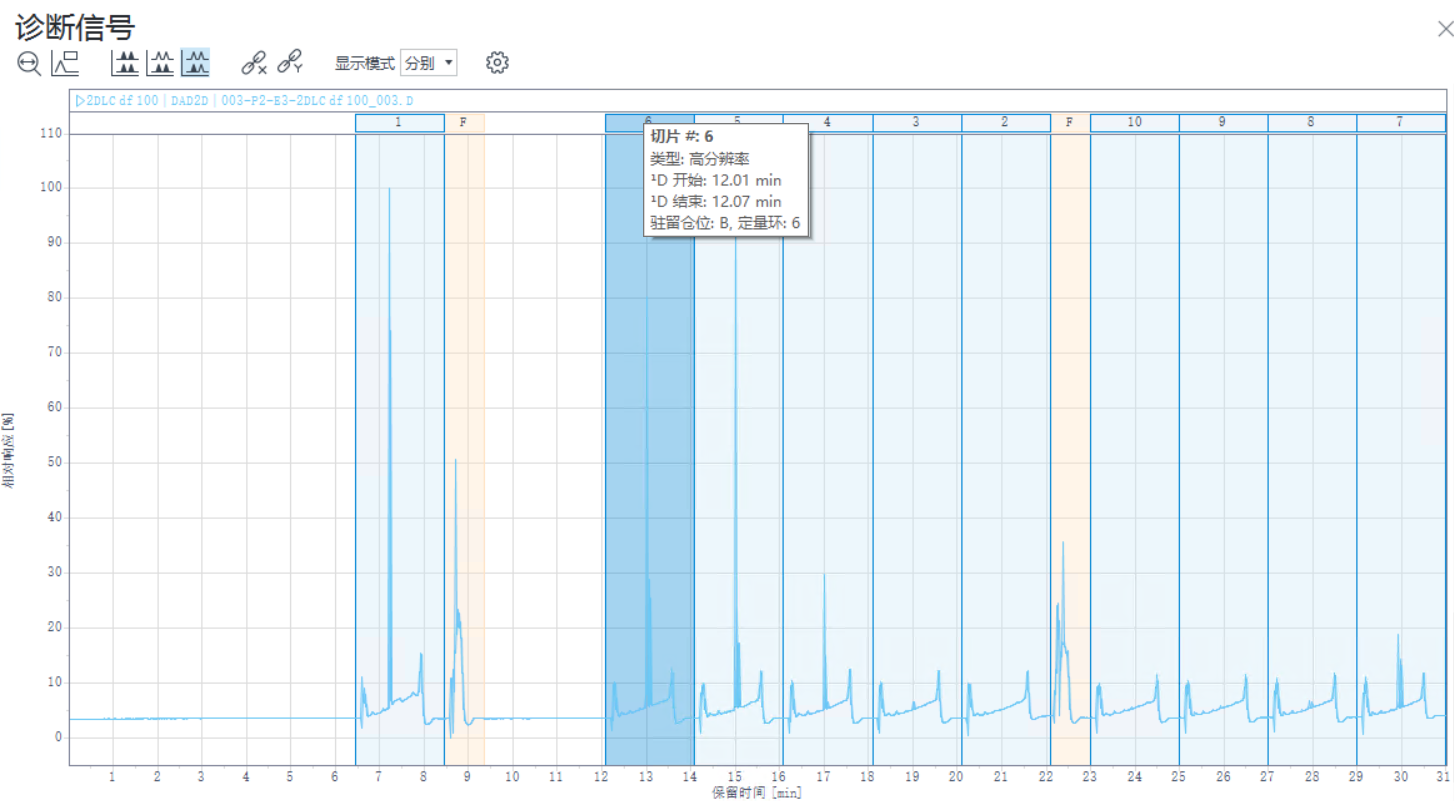

“诊断信号”窗口

出于诊断目的，²D 检测器的全长色谱图显示在诊断信号窗口中。还会显示在整个运行时间内连续记录的第二维的仪器监控图（例如，流量、压力、溶剂比率）。将显示切片范围并用其切片编号进行注释。诊断信号中的每个切片部分都对应一个 ²D 色谱图。还显示冲洗时段，并在切片注释标题中用 F 标记。

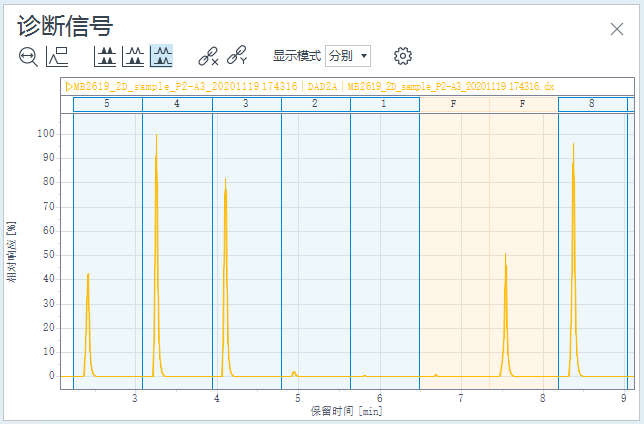

图 诊断信号：检测器响应

图 诊断信号：检测器响应

查看和比较信号

默认情况下，诊断信号在单个图形中单独绘制。在采样表的信号选择选项卡中选择信号，您还可以在其中找到仪器监控图部分。

为了更便于比较信号，可调整面板的显示模式和缩放。

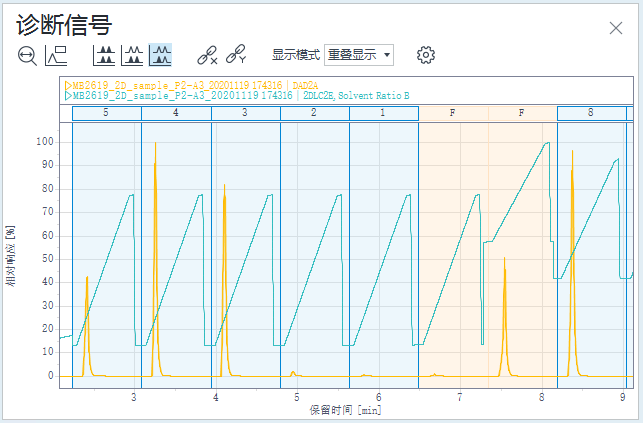

图 诊断信号：检测器响应和溶剂比率

多重进样

如果在多重进样模式下采集高分辨率数据，则切片注释标题如下所示：

• 切片注释标题 0：此部分包含多重进样系列的预梯度，其中溶剂从定量环进样。

• 带有切片编号范围的切片注释标题，例如 1...5：此部分包含多重进样系列的分析梯度。

  工具提示显示高分辨率（多重进样）。
