マニュアル積分

これらのオプションにより、様々な機能やツールのオン/オフを切り替えられます。有効なツールのみが使用できます。

作業内容

• マニュアル積分の開始

マニュアル積分オプション

マニュアル積分の適用	クロマトグラムツールバーでマニュアル積分のアイコン をクリックすると有効になります。
アトラクタを有効	アトラクタは通常、隣接する要素のシグナルやベースラインポイント上に表示されます。カーソルをアトラクタに近づけると、自動的にスナップされます。
有効なアトラクタの表示	ベースラインポイントを移動する場合、アトラクタでベースライン上のポイントを移動できます。カーソルをベースラインに近づけると、アトラクタとスナップインカーソルが表示されます。
ベースライン注釈の表示	各ベースラインセグメントの開始ポイントと終了ポイントは、青（）と赤（）のマーカーで表示されます。
コマンドヒントの表示	現在有効なマニュアル積分ツール名が表示されます。

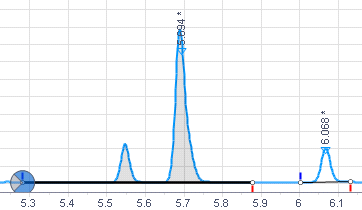

ポイントセレクターの表示	ベースラインポイント上にマウスを移動すると、積分ホイールが表示されます。
有効なピークを塗りつぶす	積分されたピークの上にマウスカーソルを合わせると、対応するピークがハイライト表示されます。
ドロップライン注釈矢印の表示	ドロップライン上にマウスカーソルを移動すると、ドロップライン移動のできる双方向矢印が表示されます。
アクティブドロップラインをハイライト	ドロップライン上にマウスカーソルを合わせると、対応するドロップラインがハイライト表示されます。

マニュアル積分ツール

新規ベースライン	マウスカーソルを積分されたピークのないエリアのシグナルの下に合わせると、新規ベースラインツールが自動的に有効になります。左クリックしてドラッグすると、新規ベースラインセグメントが作成されます。
新規ネストベースライン	新規ネストベースラインツールは 新規ベースラインツールと同様に機能します。このツールでは、ショルダーピークやライダーピークを積分できます。他のネストセグメントが定義されていない積分されたピークのエリアのシグナルの下にマウスカーソルを移動すると有効になります。
ベースラインセグメントのマージ	2 つのベースラインセグメントにはさまれた共通ベースラインポイントの下にマウスカーソルを置くと、ベースラインセグメントのマージツールがアクティブになります。このツールを使って、1 つのベースラインセグメントの開始から次のベースラインセグメントの終了を結ぶベースラインを直線で引きます。
ピークのマージ	ピークのマージツールは、マウスがドロップラインの上に移動すると有効になります。左クリックすると、ピークを分割する 2 つのドロップラインがマージされます。
ピークの削除	このツールを使用すると、積分されたピークを右クリックして、コンテキストメニューからピークの削除を選択できます。
選択範囲から積分削除	このツールを使用すると、手動で選択した範囲内で積分されたピークを削除できます。Shift キーを押しながらマウスをクリックして、範囲全体をドラッグしてください。
ベースラインタイプの変更	このツールを使用すると、ネストベースラインのコンテキストメニューを開いてそのタイプを選択できます。
ベースラインポイントの移動	このツールは積分ホイールの一部です。ベースラインセグメントの開始ポイントまたは終了ポイント付近にマウスカーソルを移動すると、ベースラインポイントの移動ツールが有効になります。この機能により、ベースラインポイントを個別に新しい位置に移動できます。 ベースラインポイントの移動ツールは、ベースラインセグメント内のドロップポイントでも使用できます。この場合、ポイントが新しい位置に移動した時点でセグメントは 2 つに分割されます。
共通ベースラインポイントの移動	このツールは積分ホイールの一部です。これは、積分ホイール内の赤いセクションとして表示されます。このツールを使って、両サイドのピークに共通するベースラインポイントを移動できます。両ベースラインセグメントと関連するすべてのピークが変更されます。
ドロップラインの移動	マウスカーソルをドロップラインに近付けると、ドロップラインの移動ツールが有効になります。クリックしてドラッグすると、ドロップラインを新しい位置に移動できます。
新規接続ベースライン	このツールは積分ホイールの一部です。灰色の 新規接続ベースラインツールを使って、既存のベースラインのアクティブなベースラインポイントから直接開始する新規のベースラインセグメントを作成できます。新規セグメントの終了ポイントは、自由に配置できます。
ピーク分割	ピーク分割ツールは、マウスカーソルを積分されたピークの上に移動すると有効になります。左クリックするとドロップラインを挿入してピークを分割します。
ピークの選択	ピークの選択ツールは、マウスカーソルをピーク上部のマーカーの上に移動すると有効になります。
