Cromatogramas ²D

O que você deseja fazer?

• Selecionar cortes

• Selecionar sinais da 2ª dimensão

• Extrair Cromatograma para dados de MS registrados em ²D

• Extrair um espectro UV de um sinal ²D

• Extrair um espectro MS de um sinal ²D

• Gráfico de Contorno 2D

• Ajustar gráficos (modos de exibição, opções de escala, ampliação e redução)

• Exportar um gráfico com dados da 2ª dimensão

• Integrar manualmente com 2D-LC

• Mostrar traços de instrumentos de 2ª dimensão

A janela Cromatogramas ²D mostra os sinais de cortes que foram analisados com um detector da segunda dimensão.

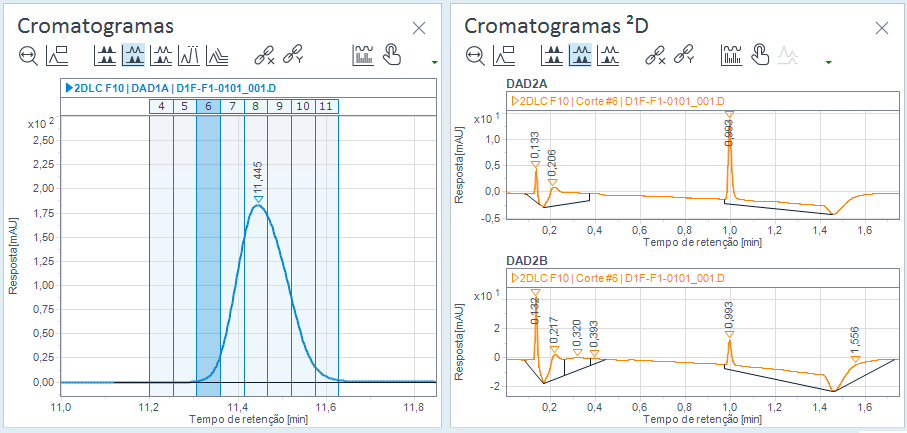

Figura Exemplo da ligação entre Cromatogramas (¹D) e Cromatogramas ²D

Todos os modos de exibição que você pode usar no cromatograma ¹D também estão disponíveis no cromatograma ²D (consulte Modos de exibição). Além disso, o cromatograma ²D permite exibir painéis separados por número de corte

Cores de sinal

Se você visualizar os sinais ²D em painéis separados pelo nome do sinal, cada corte é mostrado com sua própria cor. Um corte específico tem a mesma cor em todos os sinais.

Figura Cromatogramas ²D com Modo de Exibição pelo nome do sinal

Se você visualizar os sinais ²D pelo número de corte, os diferentes sinais são mostrados com diferentes sombreamentos da mesma cor (específica do corte).

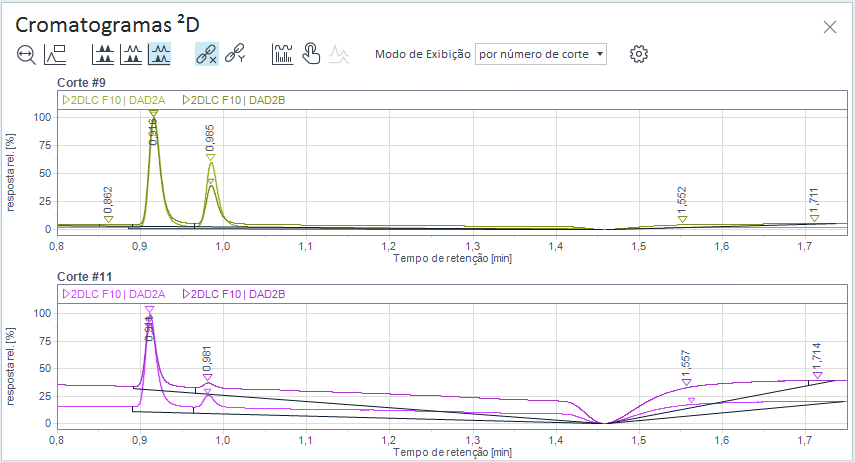

Figura Cromatogramas ²D com Modo de Exibição por Número de corte
